Зацените концептуальную вилку

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Зацените концептуальную вилку

Повідомлення Dagger » 19.5.08 10:51

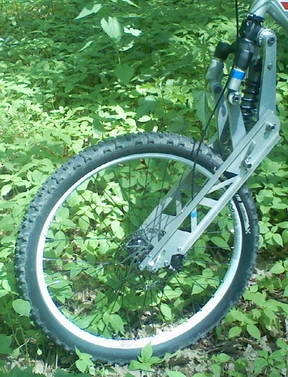

Вчера прошли летные испытания вот этого чуда техники:
Рабочее название "Я.Wilco" в честь незабвенного Спейс Квеста :) Задумывалась как all-mountain, расчетный ход 180мм, аморт стоит Фокс DHX3, 20мм ось. Ну, что вам сказать про Сахалин? Отрадно, что теоретические расчеты подвески оказались правильными: почти вертикальная траектория колеса, практически неизменная колесная база, _очень_ приятная и плюшевая работа - мелкие неровности хавает просто сказочно, все-таки подшипники получше будут в плане трения, чем любые башинги в любой телескопической вилке. По ощущениям могу сравнить только со свежесмазанной Ребой, да и та проигрывает. Как все рычажные вилки толкающего типа, имеет встроенную антидайв-фичу: при торможении передним тормозом не клюет носом вообще, на заднем немного проседает, но гораздо меньше, чем моя старая Зока З150.
Недостатки у прототипа есть, куда же без них. Во-первых, вес - около 4-х кило, несмотря на ажурные вырезы в ногах и на треть стеклопластиковые линки. Но ничего, есть еще что отрезать :) Во-вторых, торсионка. Интересно, что скручиваются не линки (линки меня в этом плане стреманули сразу, и я принял меры - они намертво прикручены 18-ю винтами ко фланцам втулок, поэтому конструкция очень жесткая), а широченные рельсы, которые служат ногами. И в-третьих, резина шире 2.2 туда просто не влезет, даже 2.2 становится стремновато.
В общем, как для девайса, собранного в основном из хлама, найденного на балконе, очень неплохо. Я был готов к худшему. В планах устранение конструктивных недостатков и сборка вполне рабочей вилки под новую раму, которая вот-вот приедет. Вапросы?
Вкладення

Sashko
* * *
Повідомлень: 229
З нами з: 15.4.08 10:27
Стать: чол
Звідки: Боярка, Киево-Святошинский район

Re: Зацените концептуальную вилку

Повідомлення Sashko » 19.5.08 11:36

Выглядит конечно ооочень впечатляюще, но таки есть несколько вопросов:
1)Из какого материала сделаны рельсы (которые служат ногами)?
2)Как ето чудо технической мысли чуствует себя при сильных нагрузках (к примеру приземление на переднее колесо при прыжке)?
3)А ты у верен в целесообразности такого решения? :)
Но в целом очень круто, так держать! :)

Аватар користувача
voffkas
* *
Повідомлень: 150
З нами з: 18.7.07 15:59
Стать: чол
Звідки: Киев

Re: Зацените концептуальную вилку

Повідомлення voffkas » 19.5.08 11:40

охх, чудо техники)
Star Wars сразу напомнило)) :)

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Re: Зацените концептуальную вилку

Повідомлення Dagger » 19.5.08 12:09

1) Ноги дюралевые, марку не знаю :)
2) Дропать пока не пробовал, аморт сейчас на слишком тонких осях, очко рыпит давать большие нагрузки. Найду оси потолще, попробую.
3) Ну, в процессе изготовления я наконец понял, почему большинство производителей, которые выпускали параллелограммные вилки, обломались и свернули производство :) Это очень геморно, дорого и эстетически не для слабонервных. Но почему бы не попробовать?

Аватар користувача
AGB
* * * * *
Повідомлень: 1272
З нами з: 19.5.05 11:11
Стать: чол
Звідки: Киев, Троещина

Re: Зацените концептуальную вилку

Повідомлення AGB » 19.5.08 12:19

Просто снимаю шляпу перед творцом сего чуда :)

Аватар користувача
Renegat
* * *
Повідомлень: 470
З нами з: 31.8.05 11:51
Стать: чол
Звідки: Киев

Re: Зацените концептуальную вилку

Повідомлення Renegat » 19.5.08 12:20

Star Wars сразу напомнило)) :)
+1 Нашествие Дронов. :p
Автору зачет за тягу к креативу!
Hе думай о секундах свысока.
Наступит время, сам поймёшь, наверное,-
свистят они, как пули у виска,
мгновения, мгновения, мгновения...

Аватар користувача
vile.gnus
*********
Повідомлень: 3046
З нами з: 25.3.08 00:07
Стать: чол
Звідки: с. Капитоновка

Re: Зацените концептуальную вилку

Повідомлення vile.gnus » 19.5.08 12:32

креатив горяч, автор - молодец!

сама по себе идея сотворить такое чудо в домашний условиях - зачет и почет

интересно посмотреть ее в действии, жаль, что проблему с весом решить вряд ли удасца

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Re: Зацените концептуальную вилку

Повідомлення Dagger » 19.5.08 12:41

Не, ну проблема веса = проблема лишних денех. Сейчас в конструкции очень много хладного железа :) Длиннющий стальной шток, стальные обрезки ног, половина винтов длиннее, чем надо. А если взять вместо РСТшки корону с люминявыми ногами и штоком, и найти умельцев, которые бы сделали линки в титане-карбоне, поменять корпуса втулок с Джойтеков на что-нибудь приличное - полтора кило ушли бы со свистом :) Ну на крайняк насверлить в линках дырок в правильных местах.

Sashko
* * *
Повідомлень: 229
З нами з: 15.4.08 10:27
Стать: чол
Звідки: Боярка, Киево-Святошинский район

Re: Зацените концептуальную вилку

Повідомлення Sashko » 19.5.08 15:03

Ясно... В целом идея очень классная, респект! :)

Аватар користувача
White ShadoW
* * * *
Повідомлень: 678
З нами з: 25.9.04 15:40
Стать: чол
Звідки: Kiev, КПИ

Re: Зацените концептуальную вилку

Повідомлення White ShadoW » 19.5.08 16:10

риспект за воплощение идеи в жизнь :)
ЗЫ: скока аморт по осям и какая пружина стоит? сколько сам весиш?
Things to do:
1. Learn to Jump.
2. Learn to corner.
3. Learn to go fast.
4. Learn to do all that on a bike.

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Re: Зацените концептуальную вилку

Повідомлення Dagger » 19.5.08 17:30

Аморт 222х70, пружина 500, вешу 60. Да, 500 спереди для меня жестковато. Но что нашел, то и поставил. Может, со следующей з/п психану и закажу титанку на 350 :)

Аватар користувача
Norman
*
Повідомлень: 24
З нами з: 3.9.07 14:35
Стать: чол

Re: Зацените концептуальную вилку

Повідомлення Norman » 20.5.08 10:02

Супер мне понравилось, если она работает так как ты рассказываешь - это вообще красота. Главное не останавливайся, усовершенствуй ее, попробуй другие материалы для облегчения, возможно даже будет поставить на мелкое производство, не забудь запатентировать когда она приобретет товарный вид.

Аватар користувача
Леха
*********
Повідомлень: 3697
З нами з: 14.3.03 19:41
Стать: чол
Звідки: киев

Re: Зацените концептуальную вилку

Повідомлення Леха » 20.5.08 10:07

Ну просто у меня нет слов!

Даешь Dagger-у почетную подпись под ником - Мастер!
Дует? Do it!

Аватар користувача
Kuptik
* * * * *
Повідомлень: 1827
З нами з: 31.10.06 23:29
Skype: kupteg
Стать: чол
Звідки: Севастопольская площадь

Re: Зацените концептуальную вилку

Повідомлення Kuptik » 20.5.08 10:10

супер. вес конечно стремноват, но тут, как ты и сказал, вопрос уже денег.
+ аморт же можно воздушный впихнуть или нет?
Продам женские велошорты Endura Singletrack Ladies 3/4 Shorts, М
http://www.velokiev.com/forum/viewtopic.php?f=172&t=113432

Аватар користувача
White ShadoW
* * * *
Повідомлень: 678
З нами з: 25.9.04 15:40
Стать: чол
Звідки: Kiev, КПИ

Re: Зацените концептуальную вилку

Повідомлення White ShadoW » 20.5.08 10:46

кстати да. если аморт на воздушный поменять, то сразу грамм эдак 500 можно скинуть, а это не мало
Things to do:
1. Learn to Jump.
2. Learn to corner.
3. Learn to go fast.
4. Learn to do all that on a bike.

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Re: Зацените концептуальную вилку

Повідомлення Dagger » 20.5.08 13:01

Вапчето да, изначально подвеска затачивалась под воздушный аморт, прогрессия сжатия там нехило падает, с воздушным было бы в самый раз. Но увы, подходящего воздушного не нашлось. Ну, может, как-нибудь потом разживусь.

P.S. Всем спасибо за поддержку :)

Аватар користувача
KUZYA2005
* * * *
Повідомлень: 609
З нами з: 14.5.06 12:03
Стать: чол
Звідки: Киев, Соломенка

Re: Зацените концептуальную вилку

Повідомлення KUZYA2005 » 20.5.08 13:45

Предупреждаю сразу - я теоретик :gerl: Вот когда изучал матчасть, там были описания вилок, и угла (не помню как называется). Вот смотрю, и возникает вопрос, получается этот байк заточен для плюшевой езды по пересеченке? Как маневренность? Мне кажется что у вела должна быть высокая курсовая устойчивость и низкая маневренность????? Ибо угол наклона оси слишком велик, он чемто сродни харлею, который создан для комфортной езды по асфальту, а вот спортивный трюковый байк и издали не напоминает.
Жизнь мила, но ездить хотца. © KUZYA

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Re: Зацените концептуальную вилку

Повідомлення Dagger » 20.5.08 14:03

Насчет угла рулевой - вилка делалась не под эту раму. На _той_ раме будет ход 7" и наклон рулевой, соответствующий вилкам 160-180 мм. Так что усё будет путём

Аватар користувача
KUZYA2005
* * * *
Повідомлень: 609
З нами з: 14.5.06 12:03
Стать: чол
Звідки: Киев, Соломенка

Re: Зацените концептуальную вилку

Повідомлення KUZYA2005 » 20.5.08 17:15

А как управляется байк сейчас с такоим углом рулевой? Как ощущения?
Жизнь мила, но ездить хотца. © KUZYA

Аватар користувача
cyberalex
* * * * *
Повідомлень: 1136
З нами з: 20.4.08 23:08
Стать: чол
Звідки: Хуторянин

Re: Зацените концептуальную вилку

Повідомлення cyberalex » 20.5.08 20:43

был у меня вел с подобной вилкой. Четырехшарнирная, правда угол не такой. Производитель Proflex
"А на разі допобачення, дивіться телебачення"

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Re: Зацените концептуальную вилку

Повідомлення Dagger » 21.5.08 09:37

2KUZYA2005: Ну, меня больше заботило то, что в поворотах колесо начинало вихляться туда-сюда из-за слабой торсионки, и на другие нюансы маневренности я как-то внимания не обратил :)

2cyberalex: Такая?
Гирвин Вектор или Кросслинк? Они же выпускались под брендом Профлекс. Но тут совсем другая конструкция. Двухкоронка тянущего типа, антидайвом не обладает, хода, если не ошибаюсь, 2 дюйма, в шарнирах шарикоподшипников нет, только башинги. Говорят, при влажной погоде начинает скрипеть :) Зато сравнительно легкая.

Но меня больше вдохновила вот эта:

Аватар користувача
cyberalex
* * * * *
Повідомлень: 1136
З нами з: 20.4.08 23:08
Стать: чол
Звідки: Хуторянин

Re: Зацените концептуальную вилку

Повідомлення cyberalex » 22.5.08 08:53

Красавчег! Нашел, именно - Оно (виргин). До сих пор ещё этот вел катается по улицам Киева, рама черная. Насчет дождя - ничего "такого" не замечал...
"А на разі допобачення, дивіться телебачення"

Аватар користувача
Valentin (ZIG)
* * * *
Повідомлень: 621
З нами з: 1.3.03 22:59
Стать: чол
Звідки: Kieff

Re: Зацените концептуальную вилку

Повідомлення Valentin (ZIG) » 24.5.08 23:18

так поставь гариллу для торсионки... стоит рублей 20.. по идее должно меньше скручиваться. У тебя как я вижу с фотки собственно гариллы и нет.
Wild Wheels Team :129:

Аватар користувача
Dagger
* * * * *
Повідомлень: 1076
З нами з: 5.5.05 00:49
Стать: чол
Звідки: Киев, Харьковский

Re: Зацените концептуальную вилку

Повідомлення Dagger » 26.5.08 09:34

От гориллы тут толку не было бы. Сверху ноги зажаты двумя осями, там все достаточно жестко. Они скручиваются внизу. Ну не хватает торсионки у п-образной балки, даже такой толстой. Но эту проблему я уже вроде решил - сделал новые ноги из коробчатой балки 50х20. У нее тоньше стенки, так что получилось даже легче, чем было :)

Аватар користувача
dexter
* * * *
Повідомлень: 676
З нами з: 10.5.05 10:28
Стать: чол
Звідки: Киев, Борщага

Re: Зацените концептуальную вилку

Повідомлення dexter » 28.5.08 22:39

Не переведутся Кулибины на нашей земле :) Респект!
Вот только непонятно откуда там вобще торсионной жесткости взятся. Интересно вживую посмотреть.
Там горила так и просится на нижние плоскости ног. Тогда можно оси полегше сделать.

И зачем шарниры назад пустил? Так слишком высокая конструкция выходит. На красной вилке выше шарниры вперед ушли. Таким образом можно аморт выше поднять и торсионка меньше страдать будет.

Вес ерунда - зависит от материалов и если детали специально заказывать, то еще много можно скинуть.
Заводские версии также грешат большим весом
